HD-TMDE远程运输监测装置是针对变压器远程运输监测的特殊需求以及实际情况进行定制化设计的低功耗产品,拥有倾斜角、加速度以及气压的监控功能。其能够根据变压器气压情况,进行自动补气,缺气报警以及自动监测恢复等功能。同时,设备具备4G通讯功能和RS485通信接口,及本地SD卡数据记录功能。装置具有IP65防护等级,可应用于各类严酷环境条件下使用。

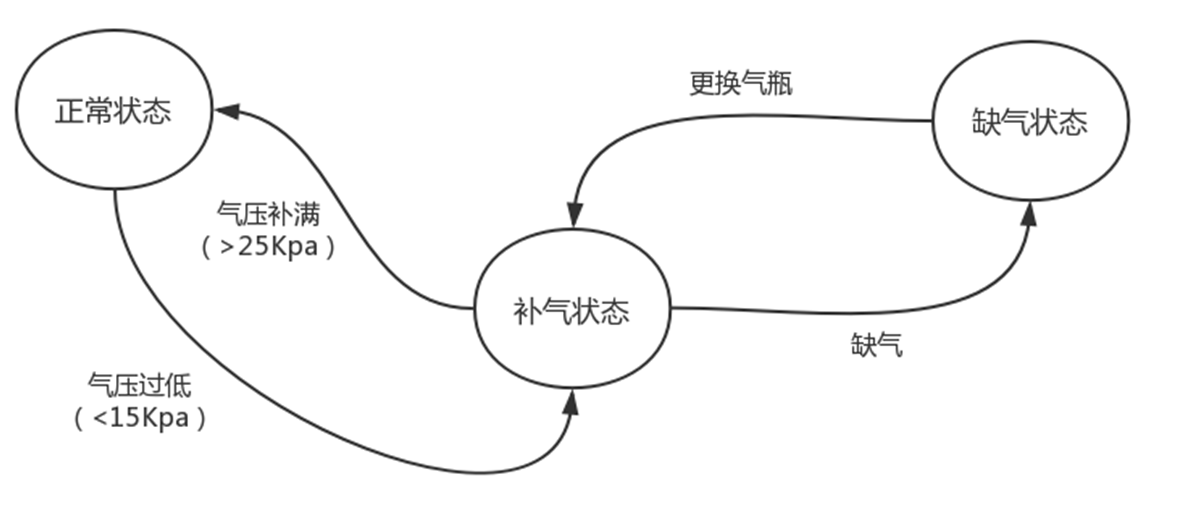

装置每次的上电时,会自动进行当前状态的判断,恢复断电或从休眠状态唤醒,获取监测数据,并进行必要地数据记录。系统运行基本状态有三个:正常状态、补气状态和缺气状态。系统会根据实际的情况和条件在三个状态中切换以达到在低功耗状态下的检测和报警功能。系统的状态转换简图如下:
环境条件
环境参数 |
使用 环境条件 |
贮存 环境条件 |
备注 |
|||
项目 |
参数 |
单位 |
||||
气候条件 |
温度 |
低温 |
℃ |
-40 |
-50 |
满足GB-T 15145
|
高温 |
℃ |
60 |
70 |
|||
湿度 |
低相对湿度 |
% |
5 |
5 |
||
高相对湿度 |
% |
95 |
95 |
|||
凝露 |
有/无 |
无 |
无 |
EMC特性
项目 |
指标 |
传导干扰 |
EN61000-4-6 150Khz~80Mhz,10V RMSCLASS A |
电压骤降 |
EN61000-4-11 |
辐射干扰 |
EN55001 A类,组1 CLASS A |
辐射干扰 |
EN55001 A类,组1 CLASS A |
静电放电抗扰性:空气放电 |
EN61000-4-2:8KV空气放电,6KV接触放电,判据B GB/T 14598 8KV 、6KV |
浪涌冲击抗扰性 |
EN61000-4-5:差模1KV,共模2KV,判据B GB/T 14598 2KV B类 (通信 1KV) |
快速瞬变电脉冲群抗扰性 |
EN61000-4-4:2KV,5Khz,-AC和DC系统电源耦合网络,2KC,5Khz-I/O耦合夹 判据B GB/T 14598 2KV B类 (通信1KV) |
安全特性
项目 |
指标要求 |
绝缘电压 |
电源对地: 可承受2000Vac 1分钟,无击穿或飞弧现象,漏电流≤2mA 信号对地: 可承受2000Vac 1分钟,无击穿或飞弧现象,漏电流≤2mA |
绝缘电阻 |
正常大气压,相对湿度<90%,无冷凝条件下,试验电压为500VDC时,各回路间无电气连接及对地之间的绝缘电阻≥100MΩ。 |
防护等级 |
IP65 |
